ANSA模拟铆钉连接和螺栓连接介绍
航空，航天，汽车行业中，通常使用铆钉、螺栓对各部件进行连接，传递载荷。那么在有限元计算中，怎样去实现对这些连接的模拟，得到最真实的计算模型，是我们比较关心的问题。ANSA作为一款强大的前处理软件，能够很好地实现对铆钉和螺栓连接的模拟。
在ANSA的Deck面板下，可以很方便地实现铆钉、螺栓连接的定义。本文主要介绍ANSA的Nastrnan面板下的连接定义方法。
ANSA铆钉连接的定义方法
ANSA通常采用焊点(Spotweld)连接的方法来模拟铆钉连接。
首先，我们需要根据图纸确定铆钉点的位置，可以通过3D点表示，然后将3D点转换成焊点，也可以利用DefineConnection->Auto功能直接布置焊点，最后通过Connect Manager功能进行连接。

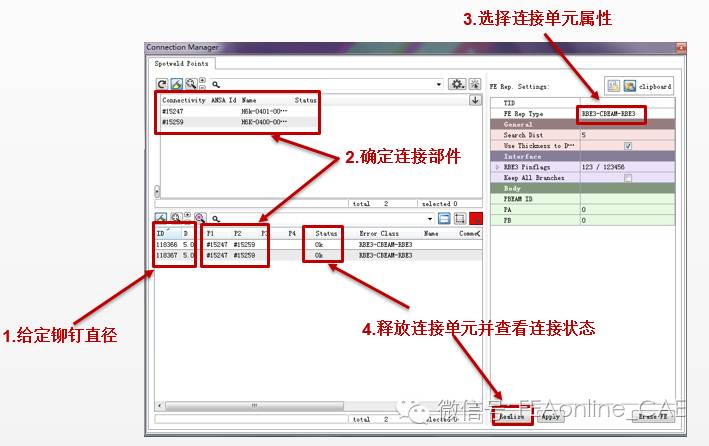

如图为ConnectManager面板，具体方法如下。
图1 ConnectManager面板

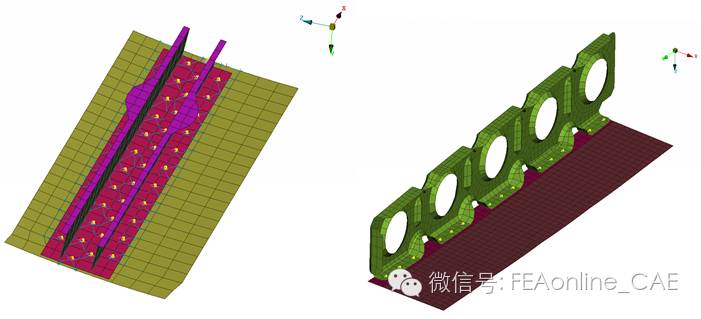

图2CBEAM连接 图3RBE3-CBEAM-RBE3连接
CBEAM连接可直接在原始数模上进行连接或用于网格一一对应的两部件之间的连接。RBE3-CBEAM-RBE3连接通常用于已经划分好的网格连接；
2. ANSA螺栓连接的定义方法
(1) 梁螺栓的定义
通过Deck->AUXIlIARIES->Bolt工具可以定义梁螺栓。

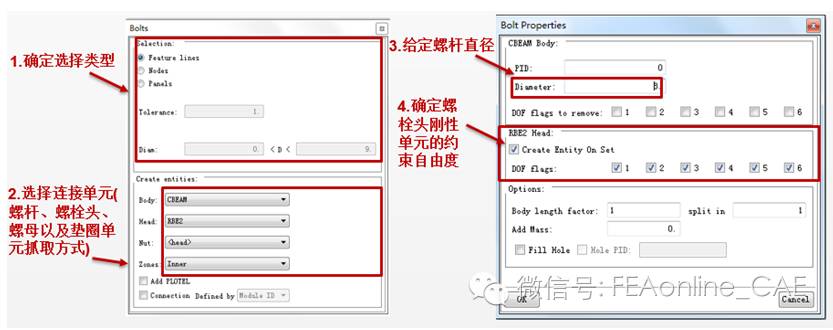

首先需要再Bolt对话框中选择并给定梁螺栓的单元特性，然后在Bolt Property对话框中定义梁螺栓属性。具体方法如下：

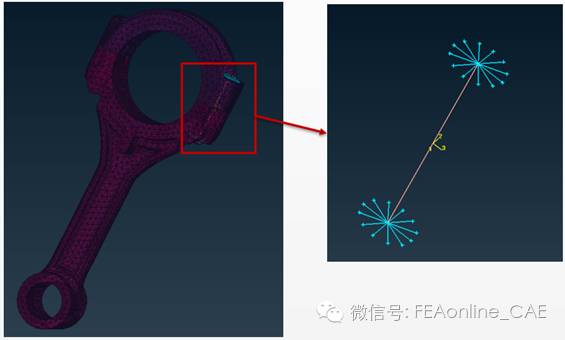

下图为定义的RBE2-CBEM-RBE2梁螺栓。
RBE2-CBEAM-RBE2梁螺栓
(2) 实体螺栓定义
ANSA使用Define Connection->Holes和Connect Manager工具定义实体螺栓

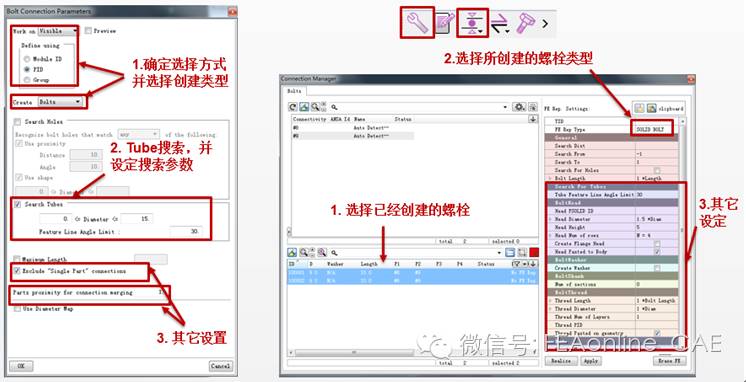

首先需要设定螺栓连接参数，创建螺栓类型，然后通过Connector Manager生成实体螺栓。具体方法如下：

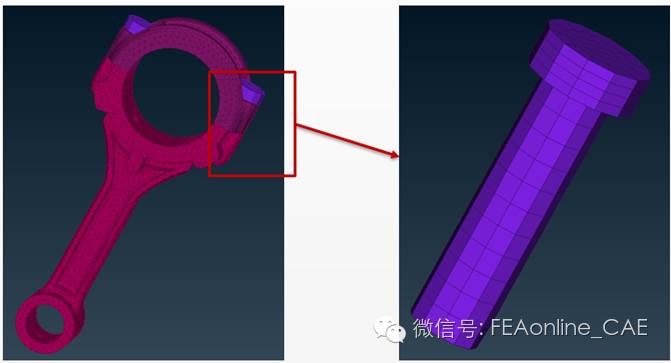

下图为生成的实体螺栓。
实体螺栓连接
