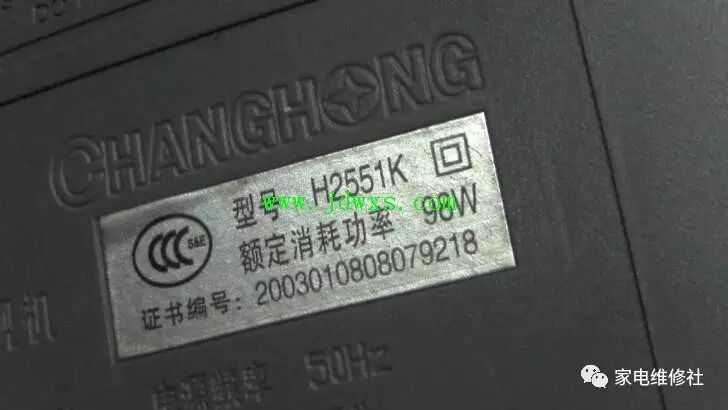

长虹H2551K电源故障修理分享！

2017-11-11 11:39:45

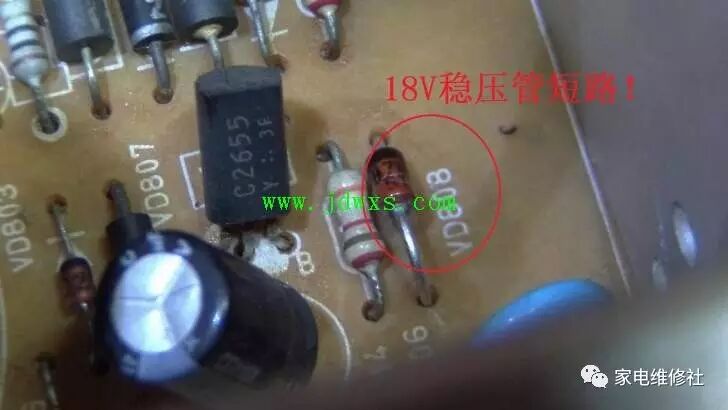

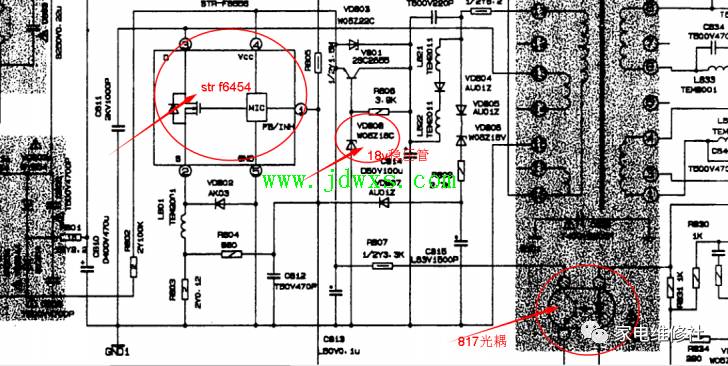

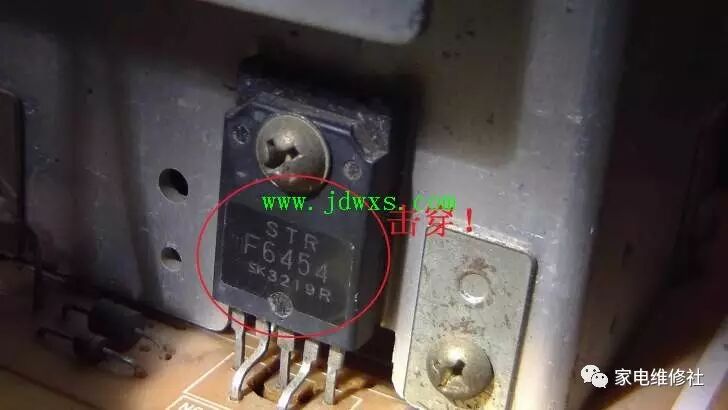

接修此机时，上电开机没反应，指示灯也没亮。拆盖抽出电路板时，见底下很多蟑螂在动！只好先把蟑螂消灭后，再来检测电源部位了。见3.15A保险已烧黑！用表测电容C810两端阻值为0，说明厚模块STR F6454已击穿，拆下测量此元件的3脚与5脚已短路了。随后在线检测其他可疑元件时，发现稳压管VD808（18V）已短路！皆换新。

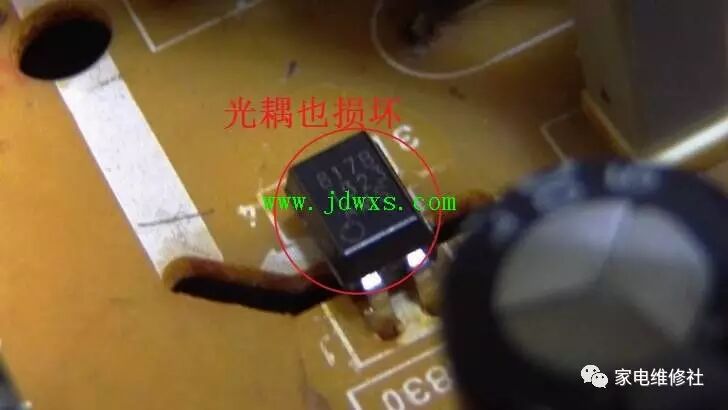

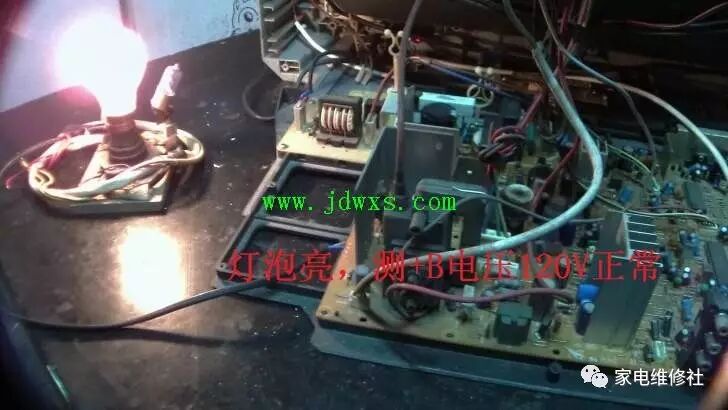

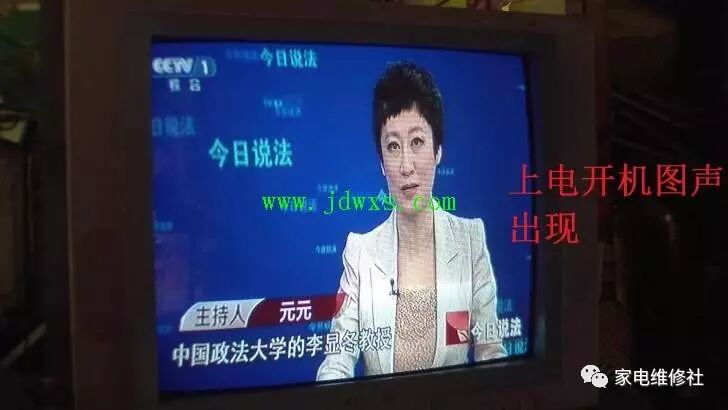

为了防止电源部位还有其他损坏元件没查出来，怕通电后电压过高，烧坏其他的元件，只好断开行管C极，在+B处接上100W灯泡负载，进行试机。结果上电开机，只见灯泡闪一下即灭！说明稳压电路还有问题了。拆下光耦817，用10K档测光耦3、4脚，正反都无穷大，说明开路了。速换之，开机，见灯泡暗亮，测+B电压70V左右，说明是待机状态。按面板节目+键，只见灯泡光亮多了，测灯泡两端电压为120V，正常。恢复电路，上电开机，电视图声出现。维修完毕，谢谢观赏！
小结：此机由于蟑螂爬在电源供电电路底部，引起漏电短路而损坏的元件，没什么规律可源，只能在线检测，并运用原理分析，从而达到快速修复。
